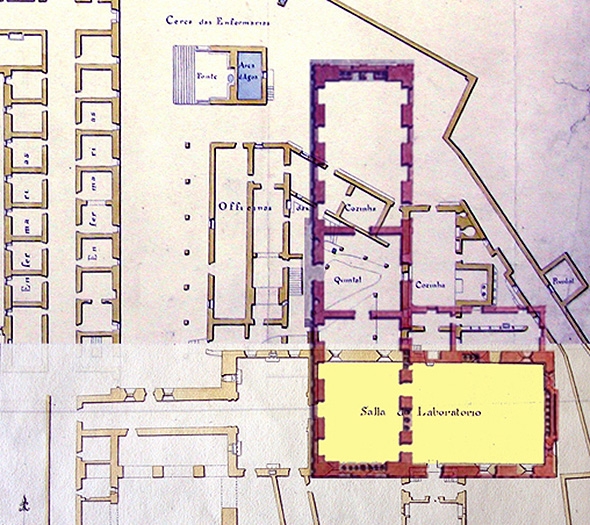

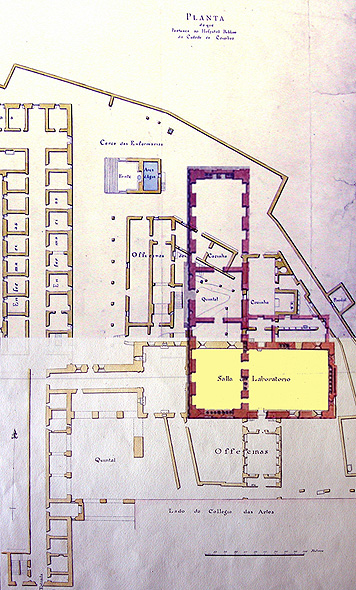

Planta do Laboratório sobreposta em plantas do complexo jesuíta de G. Elsden 1772 (pormenor), Biblioteca Geral da UC
Vestígios do Refeitório
No decurso das obras de adaptação do Laboratório a Museu os trabalhos arqueológicos revelaram que o edifício fora construido aproveitando a grande sala do Refeitório que servia o complexo dos colégios Jesuítas do séc. XVI - o Colégio de Jesus e o Colégio das Artes.O antigo refeitório (em amarelo) coincide com toda a segunda oficina e uma parte da primeira oficina até à fachada. Os elementos encontrados foram integrados na recuperação do edifício: um dos púlpitos que marcava a zona média da sala, uma janela conservada com a cantaria original quase na íntegra, duas janelas no fundo da sala e o vigamento do tecto foi reconstruído por razões de segurança mantendo o desenho e os tirantes originais.
